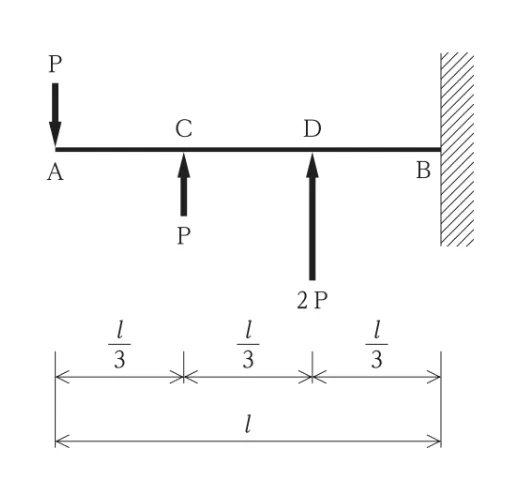

図に示す片持梁ABの点A，点C及び点Dに、それぞれ図に示すような集中荷重が同時に作用したときの曲げモーメント図として、正しいものはどれか。
ただし、曲げモーメントは材の引張側に描くものとする。
ただし、曲げモーメントは材の引張側に描くものとする。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
2級建築施工管理技士試験 令和7年（2025年）前期 問11（ユニットB 問7） （訂正依頼・報告はこちら）
図に示す片持梁ABの点A，点C及び点Dに、それぞれ図に示すような集中荷重が同時に作用したときの曲げモーメント図として、正しいものはどれか。
ただし、曲げモーメントは材の引張側に描くものとする。
ただし、曲げモーメントは材の引張側に描くものとする。

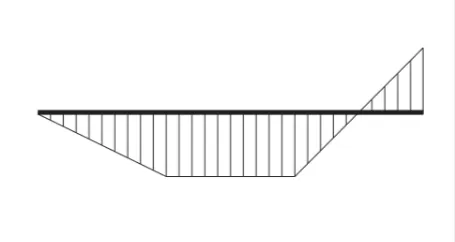

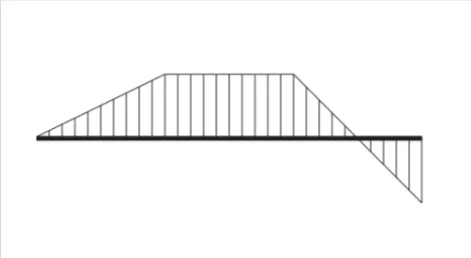

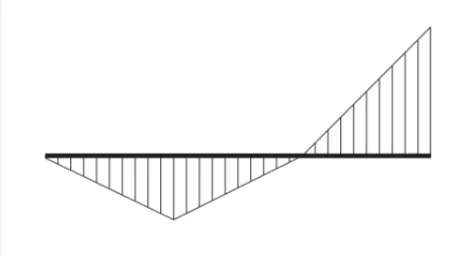

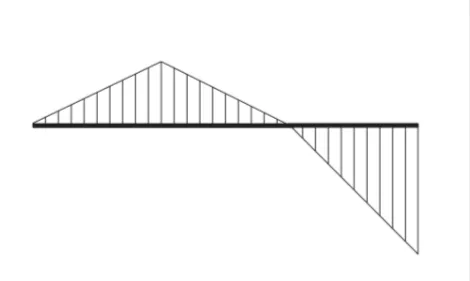

正解！素晴らしいです
残念...
この過去問の解説 （1件）
01
片持ち梁に作用する曲げモーメント図の問題です。
点Ａ、Ｃ、Ｄそれぞれに作用するモーメント図を作成し合成することで得られます。
また、次の計算式で求めた各点の値をつなげると曲げモーメント図になります。
Ａ点 自由端なので、曲げモーメントは生じない。
Ｃ点（左側）：1/3ℓ×P=1/3Pℓ
Ｄ点（左側）：2/3ℓ×P-1/3ℓ×P=1/3Pℓ
Ｂ点（左側）；ℓ×P-2/3ℓ×P-1/3ℓ×2P=-1/3Pℓ
参考になった数1
