2級建築施工管理技士 過去問
令和7年（2025年）後期

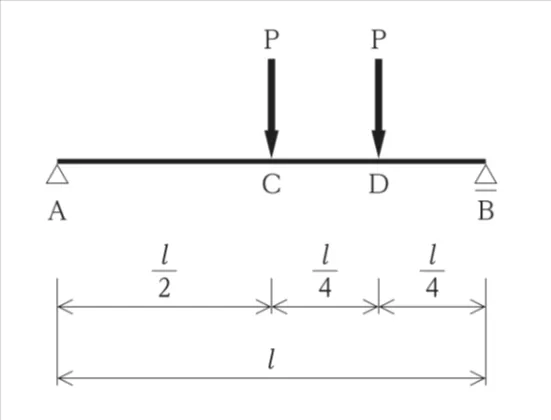

問11 (建築学 問11)

これは正しいです。
AからCまではせん断力が3P/4なので、曲げモーメントは直線的に増えます。Cで荷重Pを受けると、その先のせん断力は-P/4になり、今度は少しずつ減ります。さらにDで別の荷重Pを受けると、せん断力は-5P/4となり、Bに向かって急に0へ戻ります。形としては、Cで最大、Dで少し小さく、最後は急に支点へ戻る図になります。

これは合いません。
この問題の荷重位置は左右対称ではありません。Cは中央ですが、Dはそこから右に寄った位置にあります。そのため、反力もA側とB側で同じにはならず、曲げモーメント図も左右対称にはなりません。真ん中あたりで左右対称に近い形になる図は、この梁の条件とは合いません。

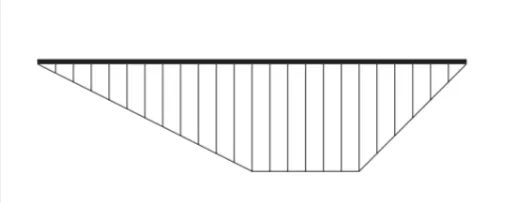

これは合いません。
CからDの間にもせん断力が残っています。Cの右側では、A反力3P/4から荷重Pを引くので、せん断力は-P/4です。せん断力が0でないなら、曲げモーメントはその区間で変化し続けます。ですので、CからDの間が水平で一定になることはありません。

これは合いません。
今回の荷重はどちらも下向きで、単純梁に普通に載っている形です。このとき生じる曲げは正の曲げで、引張側は下側になります。したがって、曲げモーメント図は基本的に梁の下側に描かれ、途中で上側へ出る形にはなりません。

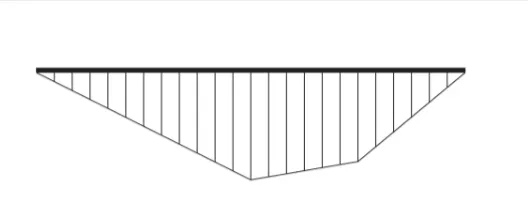

正しいです。

C点の曲げモーメントが一番大きく、D点の曲げモーメントはC点の曲げモーメントより1/16小さい箇所に書かれております。

単純梁の端部はピン接合とローラーなので、曲げモーメントは0になります。

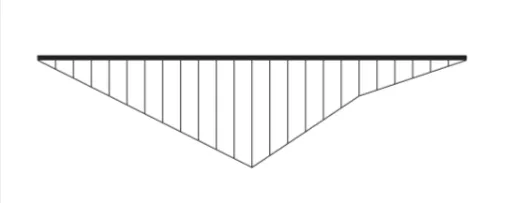

誤りです。

C点の曲げモーメントに対してD点の曲げモーメントが小さすぎます。

またD点で直線の傾きが変化しなければならないのに対して、D点より右側で直線の傾きが変化しているのも間違いです。

誤りです。

C点の曲げモーメントはD点の曲げモーメントより大きくなければなりません。

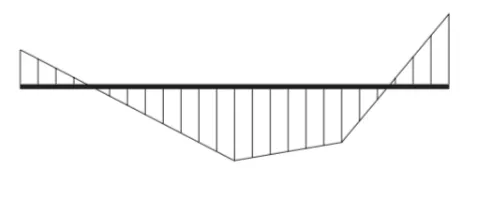

誤りです。

今回の単純梁の端部はピン接合とローラーになっているので曲げモーメントは0になります。

よって上向きに曲げモーメントが書かれているこの図は誤りです。
